Configurar Rutas Estáticas en Packet Tracer (III de III)

Comprobación de Rutas Estáticas usando la Interfaz de Salida
El comando “show ip route” muestra la tabla de enrutamiento del dispositivo. Las rutas marcadas con “c” pertenecen a las redes directamente conectadas y las marcadas con “s” son las rutas estáticas configuradas.

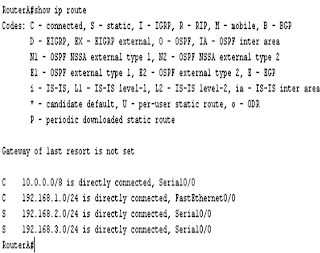

Resultado “Show IP Route” en RouterA
Observaciones: En el RouterA la lectura de las rutas estáticas será la siguiente: Todo tráfico con destino a las redes 192.168.2.0 y 192.168.3.0 será enviado por la interfaz local Serial 0/0.

Resultado “Show IP Route” en RouterB
Observaciones: En el RouterB la lectura de las rutas estáticas será la siguiente: Todo tráfico con destino a la red 192.168.1.0 será enviado por la interfaz local Serial 0/0 y todo tráfico hacia la red 192.168.2.0 será enviado por la interfaz local Serial 0/1.

Resultado “Show IP Route” en RouterC
Observaciones: En el RouterC la lectura de las rutas estáticas será la siguiente: Todo tráfico con destino a las redes 192.168.1.0 y 192.168.2.0 será enviado por la interfaz local Serial 0/1.

Comprobación del Ejercicio
Para comprobar el ejercicio solo basta con hacer ping entre los diferentes host y si son todos exitosos el ejercicio está correcto.

Escrito por: Gastón García.
